第 12 章 钢筋混凝土单层厂房
【学习目标】了知晓钢筋混凝土单层厂房的结构样式、结构构成以及结构布局，掌握排架结构的内力运算与内力组合，掌握单层厂房柱以及柱下独立基础的设计办法，理解牛腿的受力特性、计算方式与构造需求。
12.1 单层厂房的结构组成与结构布置
12.1.1 单层厂房的结构形式
钢筋混凝土单层厂房的结构形式主要有排架结构与刚架结构两类。

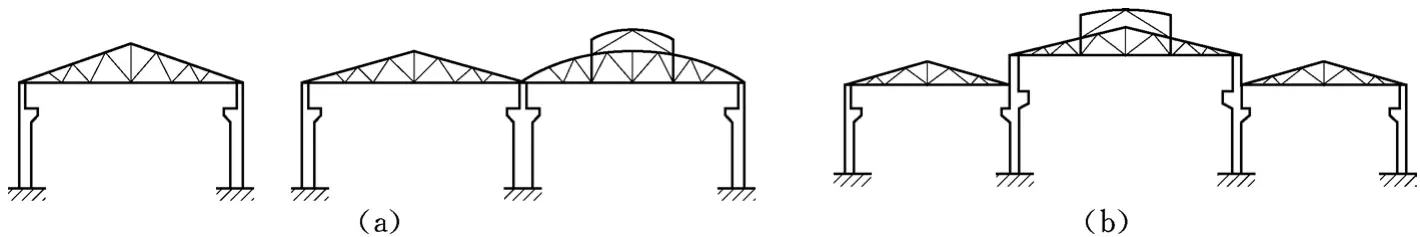

（1）排架结构，由屋架或者屋面梁、柱以及基础构成，其柱跟屋架或者屋面梁是铰接关系，和基础是刚接关系。因生产工艺以及使用需求不一样，排架结构又划分成等高、不等高以及锯齿形等形式，就如同图12.1以及图12.2所展示的那样。排架结构具备传力清晰、构造不复杂、施工便利等特性，适宜用于预制装配，是当前单层厂房里最为常用的结构形式。
加载中...
图 12.1 排架类型
（a）等高；（b）不等高
加载中...

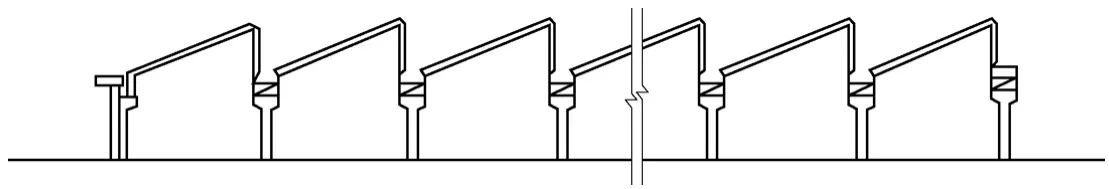

图 12.2 锯齿形厂房

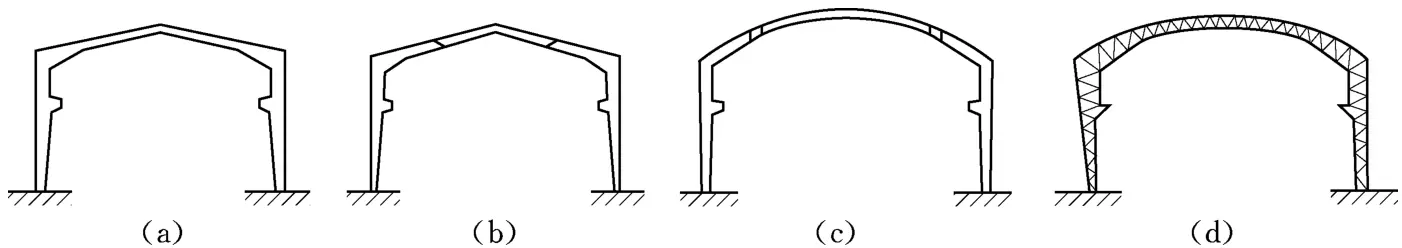

（2）装配式钢筋混凝土门式刚架被称作刚架结构，它的柱与屋架或者屋面梁刚接形成一个构件，其柱与基础一般构建为铰接，当刚架顶节点是铰接时，它就是三铰刚架，如同图 12.3（a）所展示的那样，而当顶节点是刚接时，它就是两铰刚架，如同图 12.3（b）所展示的那样，三铰刚架是以静定形式存在的结构，两铰刚架则是超静定结构，为了施工便利些，两铰刚架常会被制作为三段，于横梁中弯矩极小的地方设置接头，能够采用焊接或者螺栓连接使其成为一体。刚架的顶部也有弧形的，如图 12.3（c）、（d）所示。
本章主要介绍钢筋混凝土单层厂房排架结构。
加载中...
图 12.3 刚架形式
一、（a）是一种三铰刚架 ，二、（b）属于两铰刚架 ，三、（c）为弧形刚架 ，四、（d）是弧形亦或是工字形空腹刚架。
12.1.2 单层厂房的结构组成

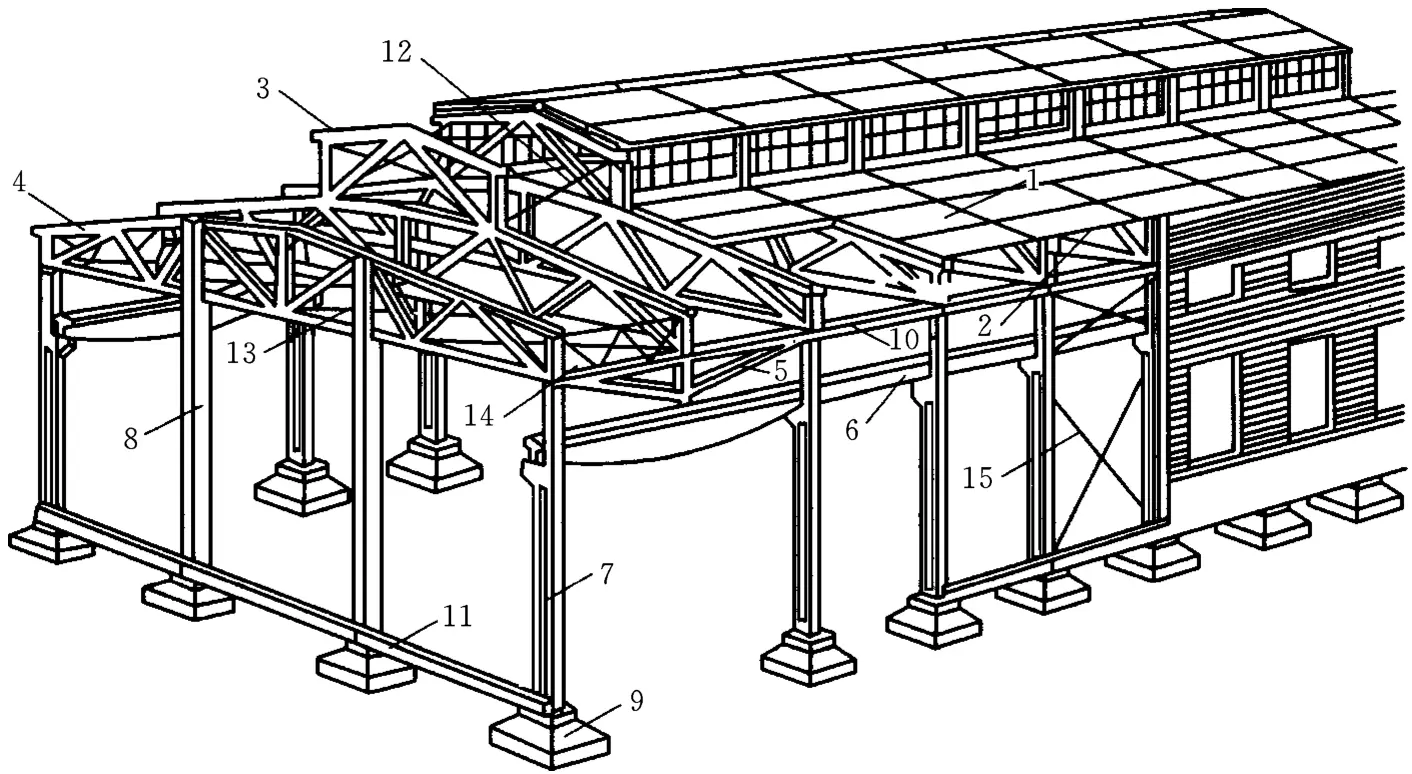

单层厂房排架结构，一般由下面这些构件构成，这些构件相互连接，进而成为空间整体，就如同图12.4所展示的那样。
图 12.4 单层厂房结构组成
一，屋面板，二，天沟板，三，天窗架，四，屋架，五，托架，六，吊车梁，七，排架柱，八，抗风柱。
9是基础，10为连系梁，11乃基础梁，12是天窗架垂直支撑，13为屋架下弦横向水平支撑。
14—屋架端部垂直支撑；15—柱间支撑
1.屋盖结构
屋盖结构存在着有无檩体系以及有檩体系这两种情况 ，大型屋面板直接把支承放置在屋架又或者屋面梁之上的 ，被称作是无檩屋盖体系 ；小型屋面板先把支承放置在檩条之上 ，接着再由檩条把支承放置在屋架之上的 ，被称作是有檩屋盖体系。混凝土屋盖结构是由屋面板 （其中涵盖天沟板）、屋架或者屋面梁 （其中涵盖屋盖支撑）组合而成的 ，有时候还设置有天窗架以及托架等。处于屋盖结构里，屋面板有着围护的作用，且要承受板上的荷载，还得把这份荷载传递给屋架或者屋面梁；屋架或是屋面梁属于主要承重的构件，它要承受屋盖结构自身的重量以及来自屋面板传来的活荷载，并且要把这些荷载传递给排架柱。天窗架支承于屋架或者屋面梁之上，同样是一种屋面承重的构件。
2.横向平面排架
1. 横向平面排架由横梁（屋架或屋面梁），横向柱列，基础呀组成。2. 它属于基本承重结构，是厂房的那种。3. 厂房结构所承受的竖向荷载（像结构自重，屋盖荷载，吊车竖向荷载等等啊）。4. 还有横向水平荷载（横向风荷载，吊车横向水平荷载等等啦）。5. 外加横向水平地震作用，这些统统都要由横向平面排架来承担并传至地基。
3.纵向平面排架

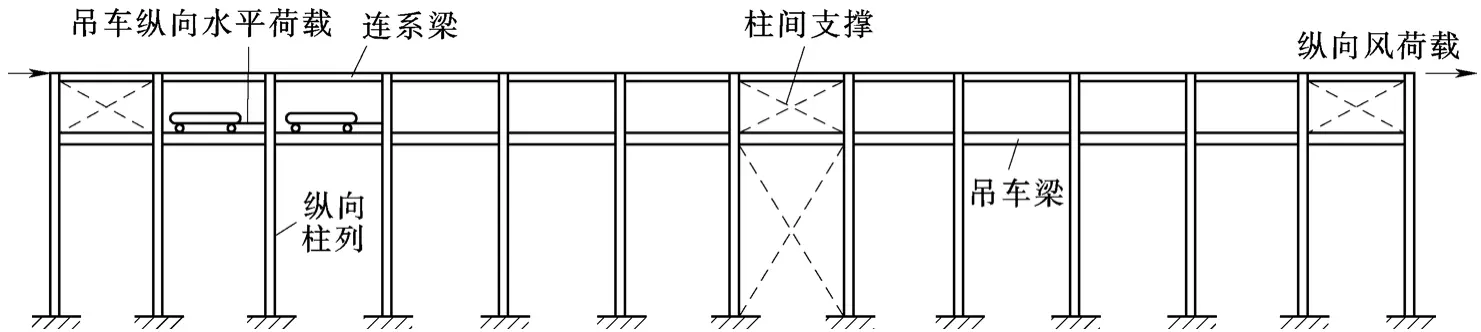

纵向平面排架包含连系梁，吊车梁，纵向柱列，柱间支撑以及基础等部分（如图 12.5所示），它的作用在于确保厂房具备纵向刚度与稳定性，去承受施加在厂房结构上的纵向水平荷载（诸如山墙传来的纵向风荷载，吊车纵向水平荷载等等），并且把这些荷载传递至地基。
加载中...
图 12.5 纵向平面排架
4.吊车梁
吊车梁大多呈现为装配式，将其简支于柱牛腿之上，它会去承受由吊车传递而来的竖向荷载，以及横向或者纵向的水平荷载，并且会把这些荷载分别传递给横向或者纵向的平面排架。
5.支撑
单层厂房的支撑，存在屋盖支撑以及柱间支撑这两种类别的支撑，其具备的作用是，去增强结构所拥有的空间刚度，进而保证构件在处于安装阶段以及使用阶段时的安全状况与稳定状态，并且能够将风荷载、吊车水平荷载或者水平地震作用等，传递至相应的承重构件之上。
6.基础
荷载由基础承受柱以及基础梁传来，然后它会把这些荷载传递至地基。7.围护结构。
有这样一种结构，它被称作围护结构，其中包含纵墙，还有横墙也就是山墙，另外还有墙架哦，这个墙架是由连系梁、抗风柱，有时候还会有抗风梁或者抗风桁架以及基础梁等共同组成的，它有着围护和承重这两种作用。这些构件所承受的荷载呢，主要是墙体自身的重量以及构件自身的重量，还有作用在墙面上的风荷载等等。
12.1.3 单层厂房的结构布置
1.柱网布置
被称作跨度的，是单层厂房承重柱相邻纵向定位轴线之间的距离；被叫做柱距的，乃相邻横向定位轴线之间的距离；由纵向定位轴线与横向定位轴线在平面上构成的网格，被称为柱网。柱网布置不但是确定柱位置的依据，而且是确定屋面板、屋架或屋面梁以及吊车梁等构件尺寸（跨度）的依据，所以它是结构设计中最先要考虑的重要工作。
柱网布置有着这样一些基本原则，其一，要对生产工艺以及使用要求予以满足，，其二，得让建筑与结构方案在经济方面呈现合理状态，其三，需契合厂房建筑所具备的统一化基本原则，其四，在施工层面要有先进性与合理性，其五，能够适应生产发展以及技术进步提出的要求。
要是厂房跨度处于18m以及18m以下的状况时，那就应当采用3m的倍数；要是厂房跨度比18m大的时候，那就应当采用6m的倍数。柱距一般而言采用的是6m，不过也存在采用9m以及12m的情况。
2.变形缝
变形缝包括伸缩缝、沉降缝与防震缝三种。
（1）为了降低温度变化给厂房造成的不利影响，要沿着厂房的横向或者纵向去设置伸缩缝。厂房的伸缩缝应当从基础顶面起始，把相邻两个温度区段的上部结构构件彻底分开。《混凝土结构设计规范》（GB50010—2010）作出规定，装配式钢筋混凝土排架结构的伸缩缝最大间距，在室内或者土中的时候是100mm，露天的时候则为70mm。
（2）为防止厂房因基础不均匀下陷进而引发开裂或者损坏，要于恰当部位借助沉降缝把厂房分隔成若干刚度较为统一的单元，单层厂房通常可不设沉降缝，要是需要设置沉降缝，沉降缝得把厂房从屋顶一直到基础全部隔开，沉降缝能够兼作伸缩缝。
（3）在地震区域的单层厂房之中，为了减轻相应的震害情况，应当考虑去设置防震缝，防震缝两侧的上部相应结构需要完全地分开，地震区厂房里面所设置的伸缩缝以及沉降缝都应该符合防震缝的相关要求。
3.支撑布置
单层厂房的支撑体系包括屋盖支撑和柱间支撑。
支撑有着主要的作用，这个作用是增强厂房结构的空间刚度，它能保证结构构件在安装阶段的安全与稳定，也可以保证结构构件在使用阶段的安全与稳定，还能够把纵向风荷载传递到主要承重构件，同时能把吊车纵向水平荷载传递到主要承重构件，并且能把水平地震作用传递到主要承重构件。
对于单层厂房结构来讲，支撑并非主要承重构件，然而它却是联系各类主要结构构件，而且将那些主要结构构件构成一个整体，不可或缺的重要部分。要是支撑布置不合适，不但会对厂房正常使用造成影响，还可能引发工程事故，所以，必须对支撑的布置予以充分重视。
（1）支撑有屋盖支撑，屋盖支撑涵盖屋架上弦横向水平支撑，还有下弦水平支撑，以及垂直支撑，再有水平系杆，另外还有天窗架支撑。

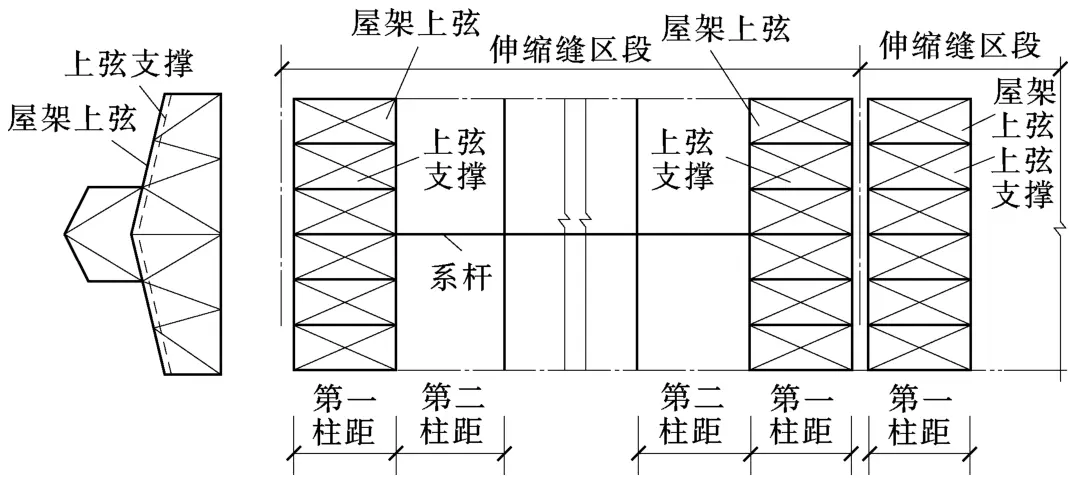

1）水平支撑布置于屋架上弦，此为上弦横向水平支撑，它处于屋架上弦平面内，还可在屋面梁上翼缘平面内，是由交叉角钢以及屋架上弦杆构成的水平桁架，一般布置在厂房端部，并且在温度区段两端的第一或第二柱间，如同图 12.6 所呈现的那样，其作用在于确保屋架上弦或者屋面梁上翼缘的侧向处于稳定状态，同时保证屋盖纵向具备水平刚度，能够把山墙抗风柱传来的风荷载传递至两侧的柱列上。
图 12.6 屋盖上弦水平支撑
对于那种跨度比较大、采用无檩体系的屋盖，在不设置天窗的情况下，如果能够确保大型屋面板和屋架存在可靠连接，也就是有三点焊得牢牢的，并且屋面板纵肋间的缝隙使用C15或者C20细石混凝土灌实，那么就可以认为屋面板能够起到上弦横向水平支撑的作用，进而可以不设置上弦横向水平支撑。

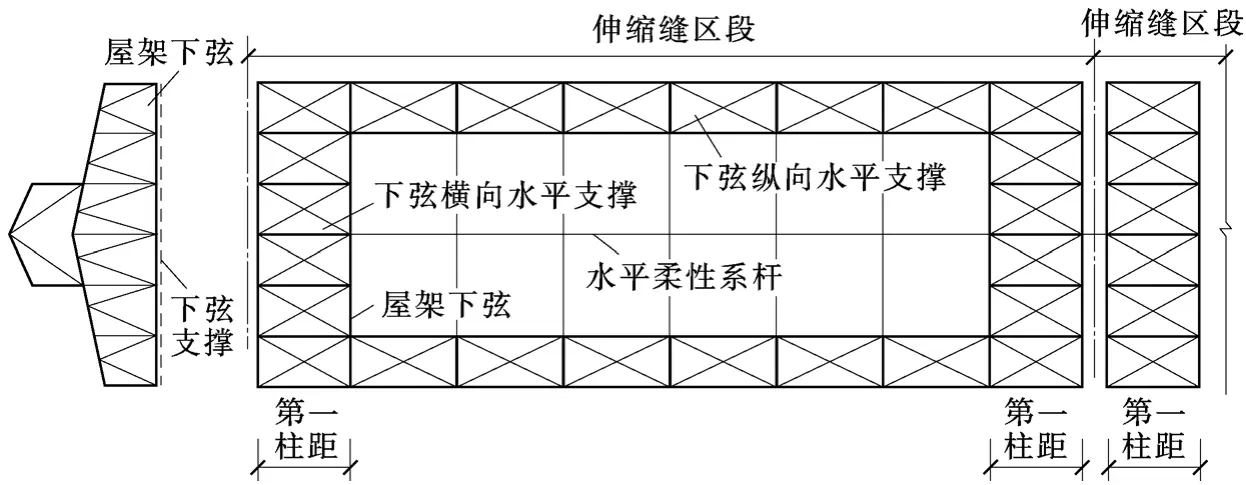

2）属于下弦的那种被判定为水平支撑范畴，所谓屋盖下弦水平支撑指的是，被安置于屋架下弦平面之内的、被称作该具体形式构件的水平支撑，它涵盖有下弦横向的那种被划归为该类别支撑的水平支撑，以及该下弦纵向的那种已明确分类于此名下的水平支撑，就呈现于图 12.7 所示的那般状况呀。
假设抗风柱跟屋架下弦相连，或者厂房里面有较大振动的设备，又或者屋架下弦安设有悬挂吊车。
图 12.7 屋盖下弦水平支撑
这时，都应当于跟那上弦横向水平支撑隶属于同一柱间的屋架下弦平面范围之中，去设置下弦横向水平支撑。
当屋盖产生垂直支撑时，下弦横向水平支撑能够充当其支点，且会将屋架下弦那里的纵向水平荷载传递到两侧纵向柱列之处，以此避免下弦杆出现振动。
若是厂房里面设有硬钩吊车，或者起重量不算小的 50t 的软钩吊车、起重量大小不低于 5t 的悬挂吊车，又或者设有托架、有较大振动设备，那就应当在屋架下弦端部第一节间设置长度连贯的纵向水平支撑。通过设置下弦纵向水平支撑，目的在于增强屋盖的横向水平刚度，从而保证柱顶横向水平荷载能够纵向传递。
由交叉角钢等钢杆件以及屋架下弦第一节间所构成这般水平桁架的，乃是屋架下弦纵向水平支撑。一旦设有下弦纵向水平支撑，那么就得与下弦横向水平支撑一起，形成封闭的水平支撑系统，情况如图。
12.7 所示。

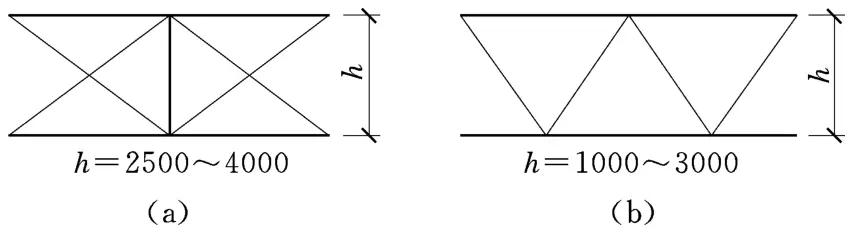

3）垂直支撑，还有那水平系杆。垂直支撑，被设置于相邻的两榀屋架的中间位置，它乃是靠着角钢以及屋架的直腹杆所构成的垂直桁架，就如同图12.8所展示的那般。垂直支撑以及水平系杆的作用在于确保屋架在安装阶段以及使用阶段时的侧向稳定，将纵向荷载传递至纵向柱列。
图 12.8 屋盖垂直支撑
（a）十字交叉形；（b）W 形
当屋架跨度 L≤18m 且无天窗时，
是可以不设置垂直支撑以及水平系杆的；要是屋架跨度处于18至30m这个范围，那么就应该在屋架的中部设置一道垂直支撑，并且要在下弦的中点设置通长的水平系杆；倘若屋架跨度L大于30m，那就得在屋架1/3跨度左右的地方布置两道对称的垂直支撑以及相应的通长水平系杆；梯形屋架的支座处是一定要设置垂直支撑的。
屋盖垂直支撑应与下弦横向水平支撑布置在同一柱距内。
4）有天窗上弦横向水平支撑，还有天窗架间的垂直支撑，这两种都属于天窗架支撑。其作用在于保证天窗架上弦的侧向稳定，还要将天窗端壁上的风荷载传给屋架。天窗架支撑应当设置在天窗架两端的第一柱距内，要尽可能地与屋架上弦横向水平支撑布置在同一柱间。

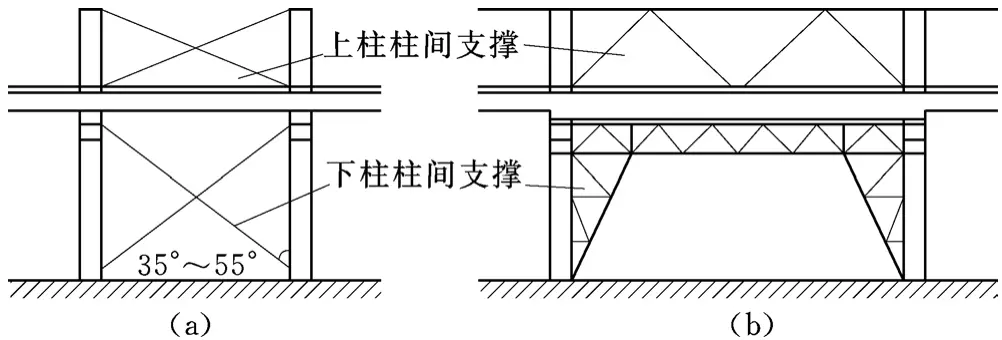

（2）柱间支撑，它是由处在交叉状态的型钢跟相邻的两柱一块儿构成的立面桁架，柱间支撑按其所在位置分类为上柱柱间支撑以及下柱柱间支撑，前者处在吊车梁的上部位置，后者处在吊车梁的下部位置，柱间支撑通常会采用交叉方式的钢斜杆，就如同图 12.9（a）所展示的那样，交叉杆件的倾斜角度是 35°～55°，当柱间因有着交通方面的需求、设备进行布置或者柱距比较大而没办法采用交叉斜杆式支撑时，还可以采用门架式。
支撑，如图 12.9（b）所示。
图 12.9 柱间支撑
（a）交叉斜杆式柱间支撑；（b）门架式柱间支撑
柱间支撑，要设置在伸缩缝区段的中央，或者临近中央之处，上部柱间支撑，在厂房两端第一个柱距内，也得同时进行布置，并且要在柱顶设置通长刚性系杆以求传递荷载。要是屋架端部设有下弦系杆，那么也可以不设置柱顶系杆。
柱间支撑有着这样的作用，其一，是要加强厂房的纵向刚度以及稳定性；其二，是要承受来自山墙传来的风荷载，承受来自屋盖结构传来的纵向水平地震作用，还要承受来自吊车梁传来的纵向水平荷载，并且要把这些荷载传至基础。
4.围护结构布置
（1）单层厂房的山墙，受风面积是比较大的，一般情况下，在山墙内侧要设置抗风柱，把山墙分隔成几个区格，这样子，山体墙面受到的风荷载，其中一部分，也就是靠近纵向柱列的区格所受的风荷载，会直接传播到纵向柱列，而另一部分，会经过抗风柱下端，直接传递到基础，并且经过抗风柱上端，通过屋盖系统传递到纵向柱列。
抗风柱通常跟基础刚接，和屋架上弦铰接，偶尔也能够依照情形与下弦铰接，或者同时跟上下弦铰接。抗风柱上端跟屋架的连接得满足两个条件，其一在水平方向一定要跟屋架有可靠连接，借此确保有效地传递风荷载，其二在竖向应准许两者间存在一定竖向相对位移，以此避免厂房抗风柱沉降不同时引发的不良影响。所以，抗风柱和屋架一般采用竖向能移动，水平向又具备较大刚度的弹簧板连接，要是厂房沉降较大时，那就适宜采用螺栓连接。
（2）采用砌体结构作为厂房围护的情况下，圈梁会被被设置，连系梁会被设置，过梁会被设置，基础梁也会被设置。
1）有圈梁，圈梁适宜连续安置于墙体的同一个水平面上，并且形成封闭的圈，圈梁一般是采用现浇钢筋混凝土来制作的。
圈梁的设置，跟墙体高度有关系，又与厂房刚度要求相关，并且和地基情况等有所关联。圈梁，一般在檐口标高那里设一道，同时在吊车梁标高处也设一道。倘若外墙高度大于15m，那么还应当沿着高度每隔4至6m再增设一道。
圈梁有着这样的作用，它会把墙体跟柱捆绑在一起，借此来强化厂房结构的整体刚性程度，避免因为地基不均匀沉降或者较大振动荷载等状况，给厂房带来不好的影响。
2）连系梁，其作用在于连系纵向柱列，通过这种连系能加强厂房的纵向刚度，进而将风荷载传递至纵向柱列，此外，它还承受其上部墙体的重力。
一般而言，连系梁常常是预制而成的简支梁，它的两端放置于柱牛腿之上，而其连接方式能够采用螺栓连接，也能够采用焊接连接。
3）经过梁，其将门窗洞口上方墙体的重力予以支撑，在厂房结构布局开展的时候，应当尽力。
可能将圈梁、连系梁和过梁结合起来，以节约材料，简化施工。
4）基础梁，于一般厂房之中，其作用乃承托围护墙体之重力，且将此重力传至柱下单独基础，并非另设墙基础。

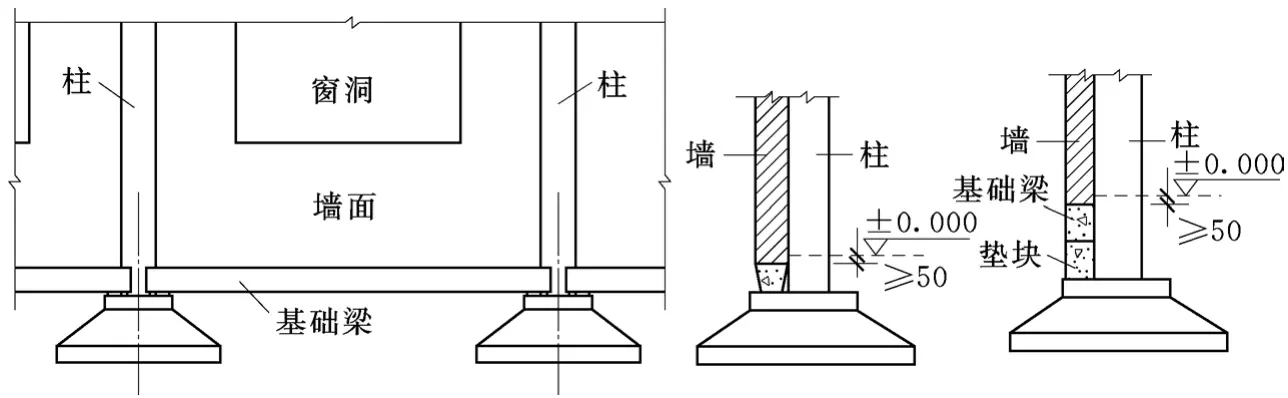

应预留 100mm 的空隙在基础梁底部与地基土表面之间，以此让梁能够随着柱基础一同沉降，却不会受到地基土的约束作用，并且还能够防止在地基土冻胀的时候把梁顶裂。基础梁和柱通常情况下可不进行连接（不过在一级抗震等级时基础梁顶面应当增设预埋件用来与柱焊接），是将基础梁直接放置在柱基础杯口之上，要是基础埋置得比较深，那就应放置在基础上面的混凝土垫块上，如图 12.10 所示。
图 12.10 基础梁的布置（单位：mm）
在厂房高度不大的状况下，倘若有着条件较好的地基，并且柱基础埋得比较浅，那么也能够不设置基础梁，而是去做砖石材质或者混凝土材质的墙基础。
12.2 单层厂房主要构件的选型
12.2.1 屋面构件选型
1.屋面板
于屋顶结构里，屋面板属于用量最多且造价最高的构件，它具备承重以及围护这双重作用。屋面板有着诸多形式，在无檩体系屋盖当中，多采用预应力混凝土大型屋面板呀，详见《1.5m×6.0m 预应力混凝土屋面板》（G401—1）这个标准图集呢，这里面涵盖着预应力混凝土屋面板，还有预应力混凝土嵌板，以及预应力混凝土檐口板，另外还有预应力混凝土采光、通风开洞板等等。那屋面防水存在卷材防水以及非卷材防水这两种情况，卷材防水之时，屋面坡度最大是 1/5，非卷材防水之际，坡度为 1/4。采用大型屋面板的屋面，其水平刚度良好，适用于中、重型且振动较大，对屋面有着较高要求的厂房。而有檩体系屋盖大多应用于轻型厂房，屋面板依据檩距来选用，大多采用轻型屋面板，现今常用各种彩钢板。
2.檩条
于有檩体系屋盖里头，檩条有着这样的作用：其一，去支托上部的轻型屋面板，进而把屋面荷载传递至屋架这种（或者屋面梁那种）；其二，和屋盖体系的支撑一块儿，加强屋盖整体的刚度。
由于厂房柱距存在差异，檩条的长度大多是 4m 或是 6m，当下应用较为多的是 Γ 形或者 T 形截面的钢筋混凝土檩条，轻型屋面的单层厂房惯用型钢檩条。
12.2.2 屋架选型
屋架属于屋盖体系里最为主要的那种承重构件，它不但要承受从屋面板那儿传来的屋面荷载，而且有的时候还要承受。

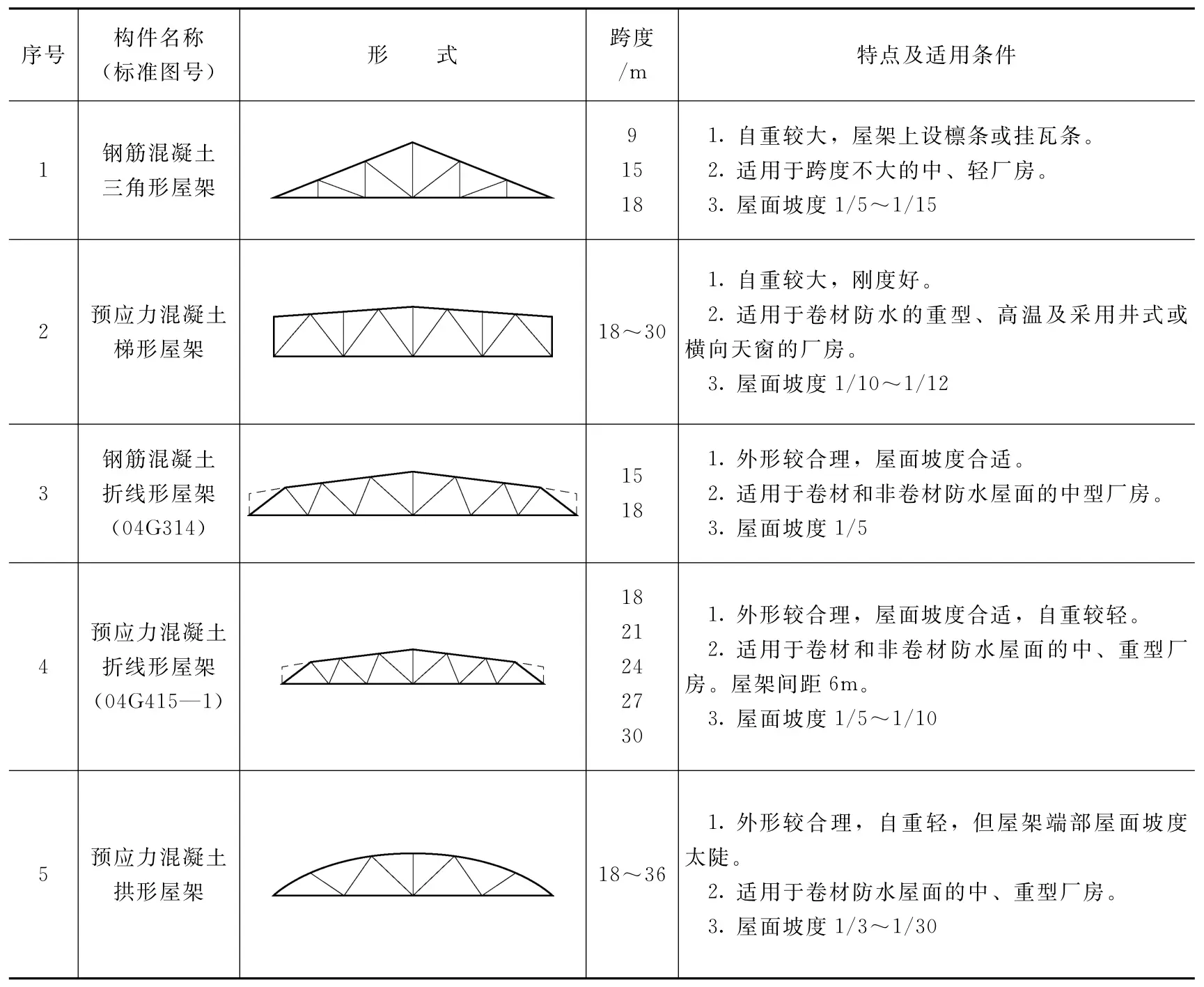

承受厂房当中高悬吊车、高架管道这类荷载，对此，屋架存在多种形式，包含三角形屋架、梯形屋架、折线形屋架以及拱形屋架等等，三角屋架与梯形屋架在施工方面相对而言较为简便，然而其在受力方面却不是很合理，自身重量较大，耗费材料更多，应用范围也就比较少；折线形屋架于受力层面比较接近于拱形屋架，施工同样较为简单，并且端节间坡度较小，所以当下应用较为普遍；拱形屋架受力最为均匀、合理，只是上悬坡度变化繁多，端节间坡度较大，施工存在不便之处，应用数量不多。钢筋混凝土屋架类型详见表12.1。
表 12.1
钢筋混凝土屋架类型表
12.2.3 吊车梁选型
吊车梁，是安置在牛腿之上，用来安装吊车轨道的梁，其作用是确保吊车能够安全且可靠地在厂房纵向以及横向运行，吊车梁会直接承受吊车传来的竖向荷载，还有纵、横向的水平制动力，并且会把这些力传递给厂房柱，吊车梁还直接承受重复荷载的作用，疲劳验算以及抗扭验算属于其较为重要的验算内容，这是吊车梁与一般受弯构件相区别的关键之处，依据吊车梁的跨度、吊车起重能力以及吊车工作制的不同，吊车梁能够采用不同的形式，钢筋混凝土吊车梁类型可见表 12.2。对于一般的中型厂房而言 ，多数情况下会采用等高 T 形或者工形截面的吊车梁。鱼腹式吊车梁呢 ，其受力状况是最为合理的 ，然而施工起来却很麻烦 ，所以这种吊车梁大多是被应用在 12m 大柱距的厂房当中。桁架式吊车梁结构显得十分轻巧 ，不过承载能力比较低 ，通常是仅应用于安装小起重量吊车的轻型厂房里。

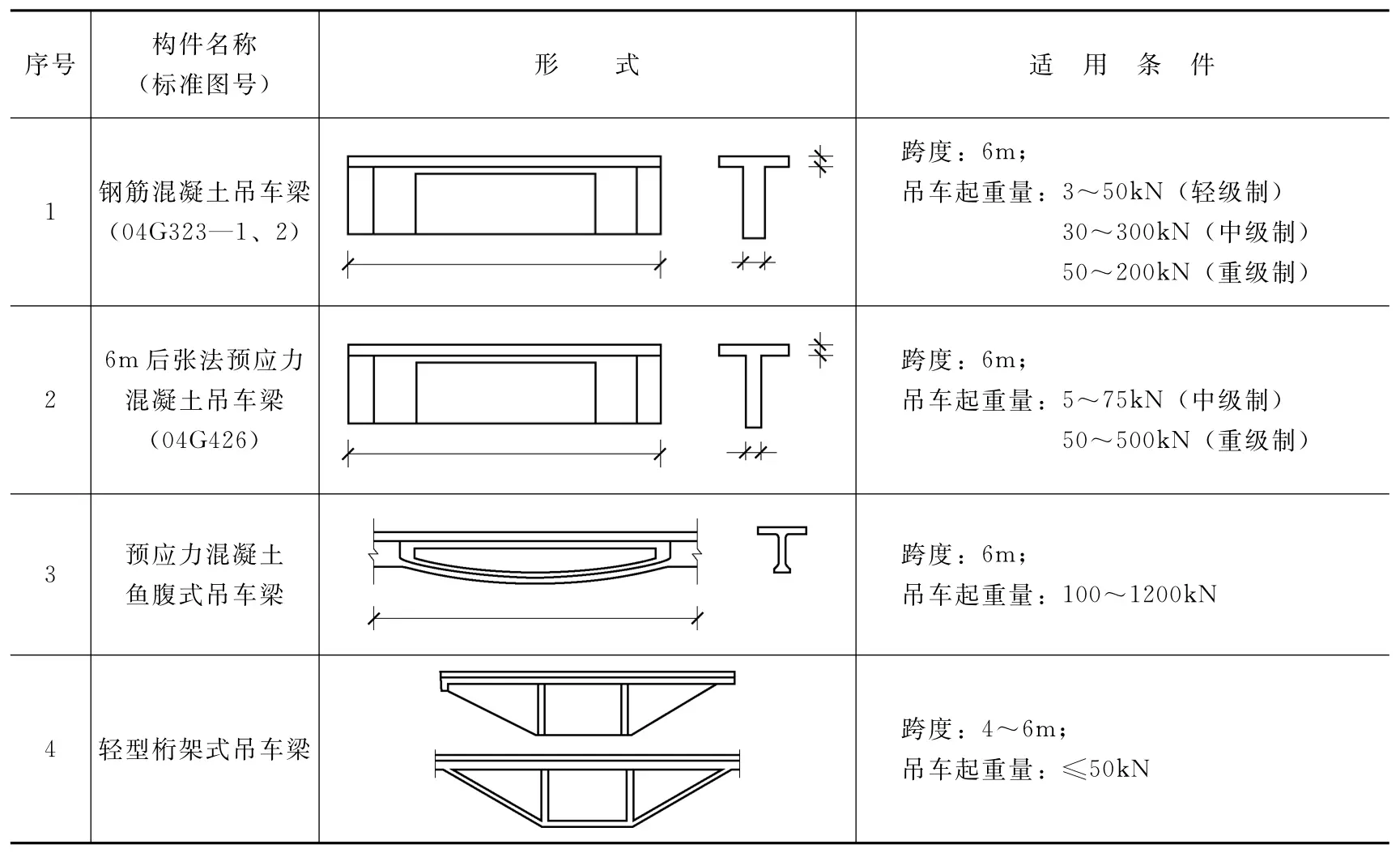

表 12.2
钢筋混凝土吊车梁类型表
12.2.4 常用柱选型

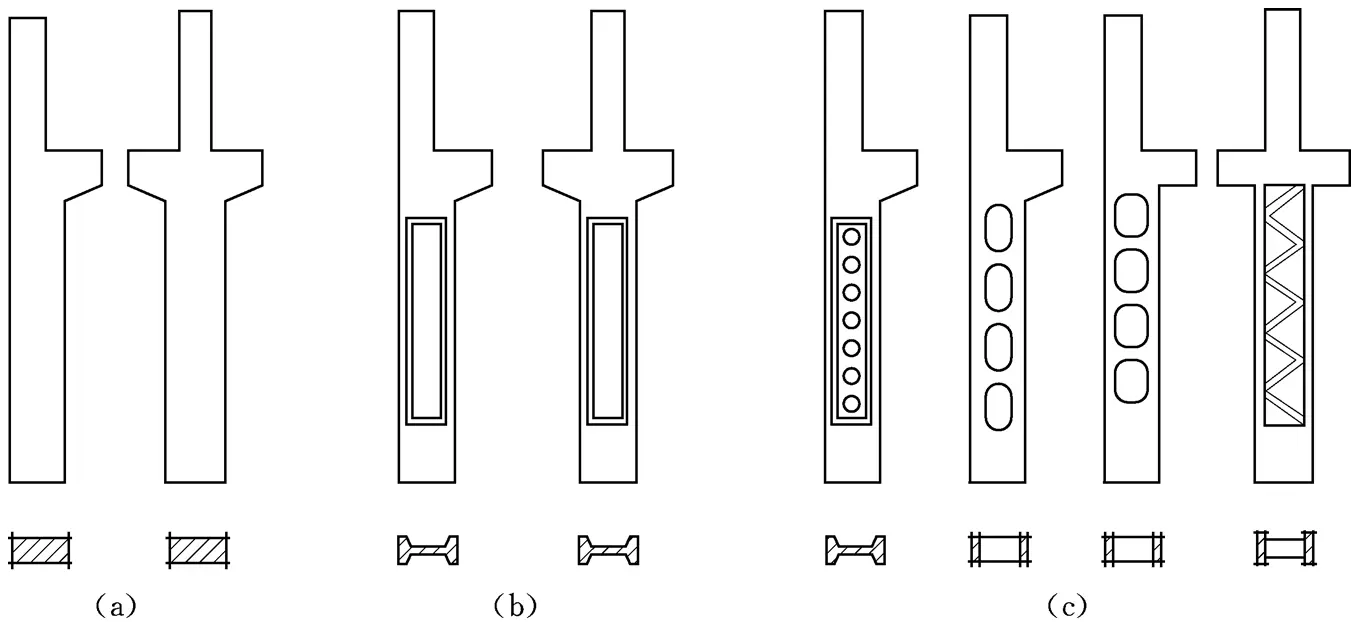

柱属于厂房结构里头主要的承重构件，它会承受来自屋盖结构、吊车梁、连系梁、圈梁、支撑体系以及自身重量等所传来的全部竖向荷载，并且将其传至基础；在遭遇地震、大风等这类突发事件之际，去起承受以及传递内力的作用。单层厂房常用柱的形式如同图 12.11 所展示的那样。当厂房的跨度、高度以及吊车起重量不大，同时柱截面尺寸较小时，通常会采用矩形或者工形截面柱；当厂房跨度、高度以及吊车起重量较大的时候，适宜采用双肢柱。
加载中...
图 12.11 柱的形式
（a）矩形截面柱；（b）Ⅰ 形截面柱；（c）双肢柱
因为生产工艺存在差异，并且厂房的高度并不一样，跨度有所差别，跨数不尽相同，柱剖面形状各有不同，吊车起重量也不一样，所以当下要达成单层厂房柱的完全定型化以及标准化是颇为困难的。在《单层工业厂房钢筋混凝土》。
由《柱》（05G335 系列）标准图集给出的，是一些特定条件下柱子的标准设计，这些设计适用于厂房柱，有这样的情况。
边柱以及中柱，它们处于厂房之中，其间距是6m，跨度有着12m、15m、18m、24m这些情况，柱顶标高在5.4至13.2m范围。
形式能够是单跨，也能够是等高双跨、等高多跨，厂房跨度能够在12至24m的范围之内随意组合，只是需要设计人员经过排架内力分析，再经过截面配筋之后才能够确定柱子型号，另外还有不少情形需要设计者自己进行设计。
《钢筋混凝土抗风柱》（10SG334）适用于一般的封闭式单层工业厂房山墙，适用于预制钢筋混凝土抗风柱，适用于现浇钢筋混凝土抗风柱，其采用单阶矩形截面，沿山墙的常用柱距为4.5m，沿山墙的常用柱距为6m，沿山墙的常用柱距为7.5m，沿山墙的常用柱距为9m，抗风柱下柱柱顶标高比厂房柱柱顶标高低0.2m，抗风柱与屋架上弦柔性连接。
12.2.5 基础选型

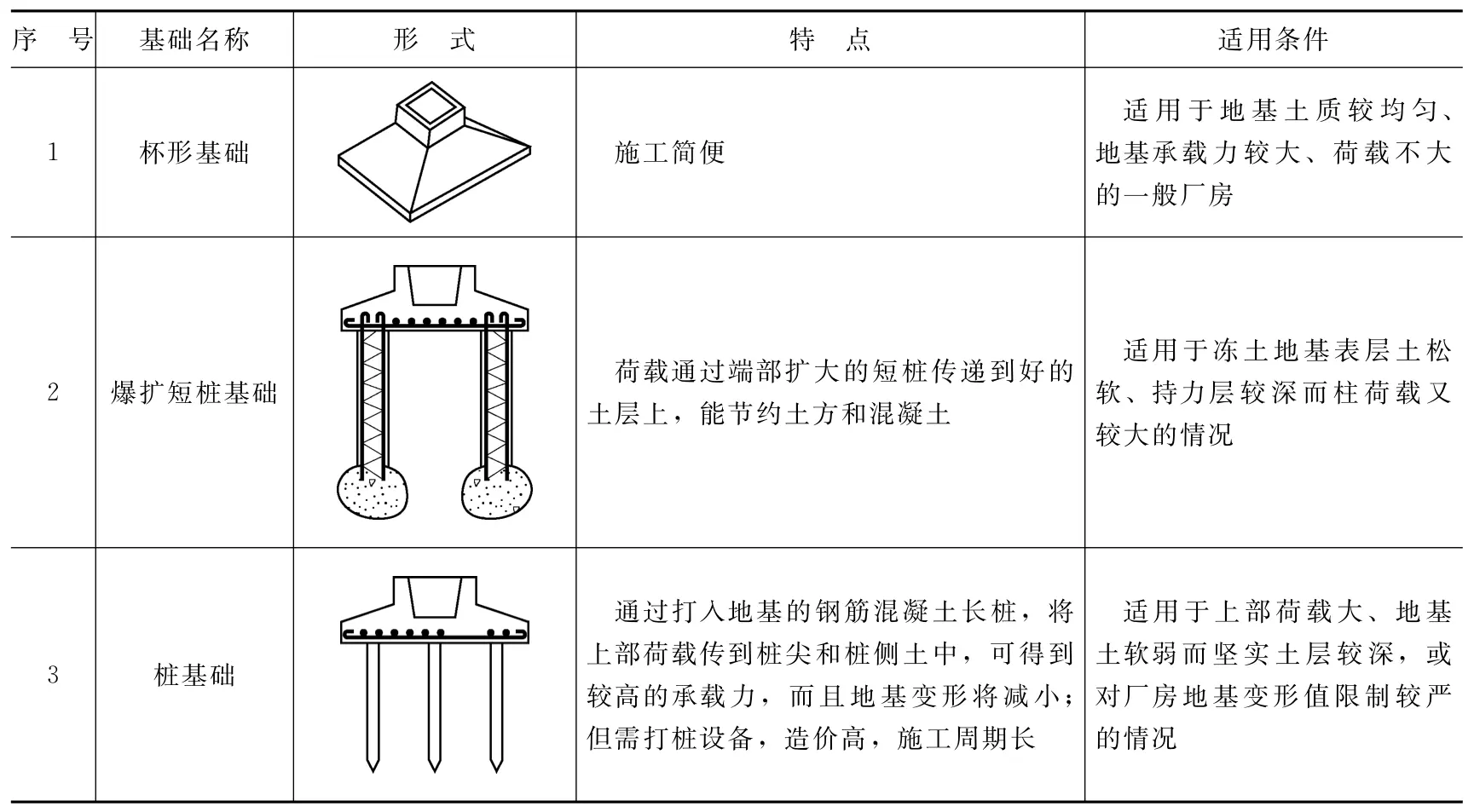

不单是单层工业厂房的基础，会承受那柱专门传来的对于上部的荷载，而且还会承受压在杯口顶面上的基础梁所传来的墙体荷载，并且会把这些荷载传递到地基那里。单层工业厂房基础，经常会用到的类型主要是分成独立杯形基础与桩基础这两类。独立杯形基础又被划分成高杯口独立柱基以及低杯口独立柱基这两种。杯形基础常常被用于地基土质优良、承载力较高，厂房的荷载是一般状况的厂房；而当上部的荷载比较大、地基土的承载力比较低、构造较为复杂的时候，大多会采用桩基础的设计。基础类型可见表12.3。
表 12.3
基础类型表
加载中...
12.3 排架的计算
12.3.1 排架上的荷载
12.3.1.1 单层厂房荷载传递路线
单层厂房结构所承受的荷载，存在着竖向荷载和水平荷载这两类。其中，竖向的荷载涵盖了屋面上的恒载，还有活载，以及承重结构构件自身的重量，另外包括围护结构等非承重构件自身的重量，再有吊车自身的重量以及吊车竖向的活荷载。
等等，它们经由屋架传至柱子，还可通过墙梁传至柱子，也能借助吊车梁传至柱子等构件；水平荷载涵盖纵、横墙风荷载，还有吊车纵、横向水平荷载以及水平地震作用等，它们凭借墙传至柱子，依靠墙梁传至柱子，借助抗风柱传至柱子，通过屋盖传至柱子，利用柱间支撑传至柱子，借助吊车梁传至柱子等构件；上述那些荷载依次由排架柱身传导送至基础再到地基，所以，排架柱属于单层厂房结构里受力最为复杂同时也是最为重要的受力构件。

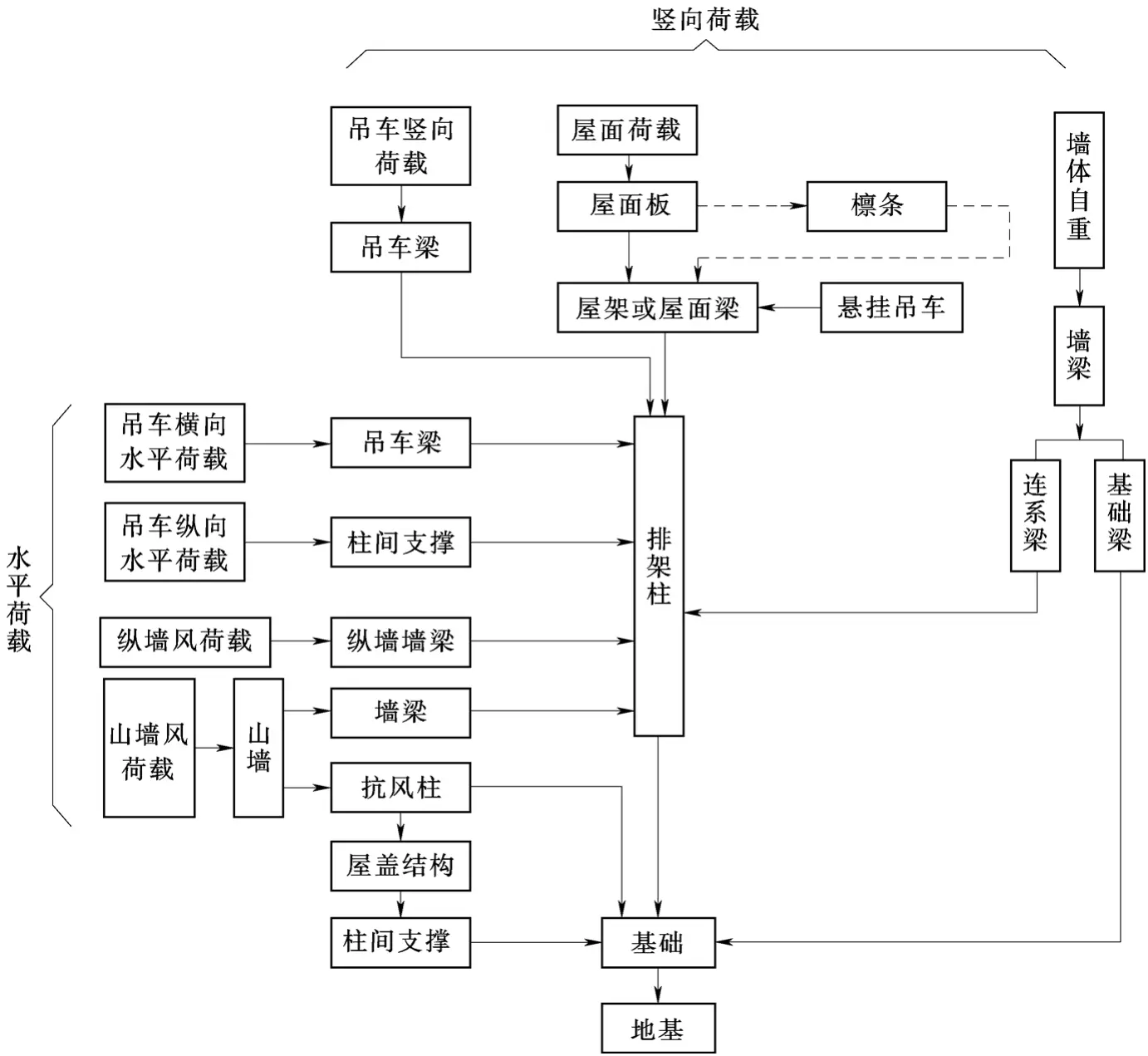

单层厂房的荷载传递路线如图 12.12 所示。
加载中...
图 12.12 单层厂房荷载传递路线
12.3.1.2 荷载计算

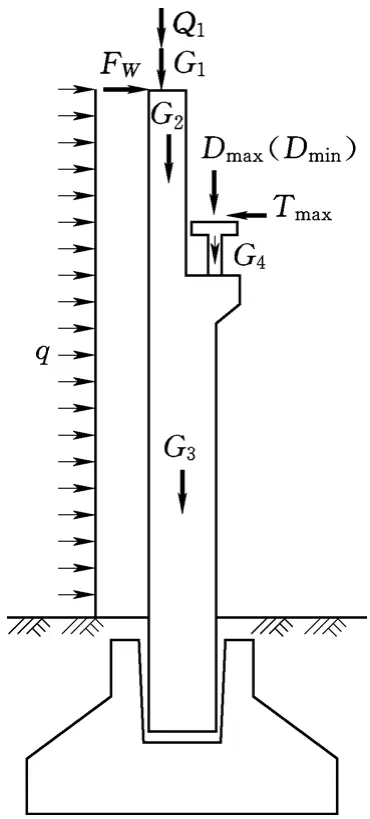

排架之上存在着荷载，这荷载包含恒荷载以及活荷载，恒荷载一般有屋盖自身的重量 G1，有着上柱自身的重量 G2，还有下柱自身的重量 G3，另外有吊车梁与轨道零件等的自身重量 G4，并且有时候支承在柱牛腿上的围护结构的自身重量 G5等，活荷载通常有屋面的活荷载 Q1，有吊车竖向的荷载 Dmax （Dmin），有吊车横向水平的荷载 Tmax，有横向均布的风荷载 q，以及作用于并集中在排架柱顶位置的风荷载 Fw等，状况如图 12.13 所示。
1.屋面恒荷载

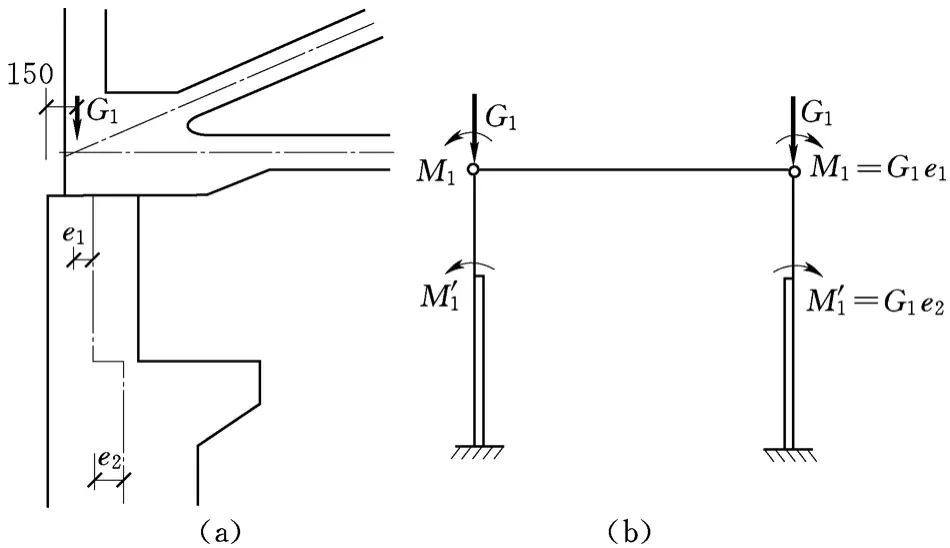

（1）屋盖所具有的自重是 G1 ，其中，该屋盖自重涵盖了屋面构造层及屋面板、天窗架、屋架或者屋面梁、此屋盖支撑等这些部分的自重。当采用屋架这种情况时 ，G1 借助屋架上边与下边弦中心线的交点（一般而言离厂房纵向定位轴线是 150mm 的距离）从而作用于柱顶 ；要是采用屋面梁时 ，G1 经由梁端支撑垫板的中心线进而作用于柱顶。G1 对于上柱中心线存在偏心距是 e1 ，针对柱顶所产生的力矩是 M1 = G1e1 ；对于下柱变截面的地方所形成的力矩是 M′1 =。
G1e2，如图 12.14 所示。
加载中...
图十二点一三排架柱之上的荷载，图十二点一四屋盖自身重量记为G一的作用所在位置以及计算的简略图示。

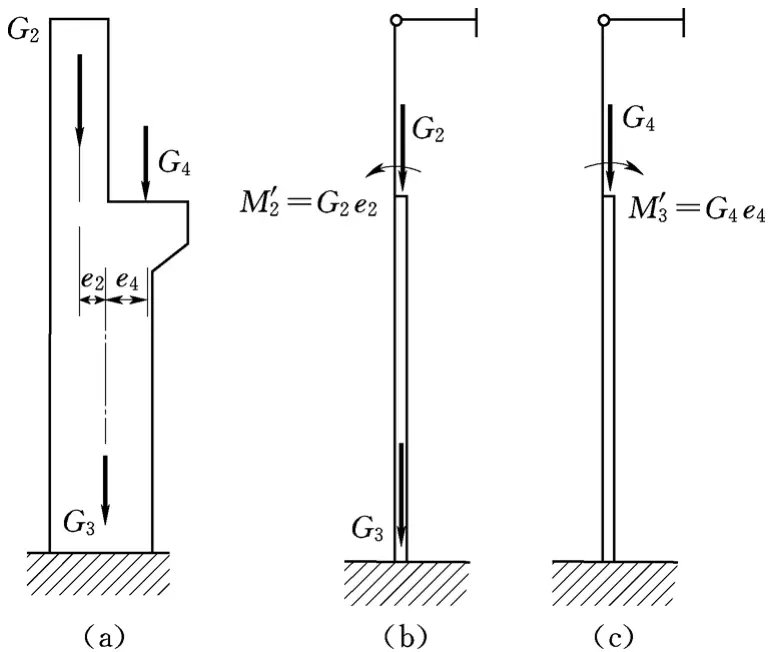

（2）柱存在自重G2以及G3，属于上、下柱的自重G2和G3，其中下柱涵盖牛腿方面，它们分别沿着上、下柱的中心线产生作用，G2处于牛腿顶面的位置，这般对于下柱而言会有力矩M′2生成，该力矩的值为G2e2，此类状况如同呈现于图12.15之中。
（3）由吊车梁以及轨道零件等构成的自重 G4 这样的部分，其自重 G4 沿着吊车梁的那中心位置作用于牛腿顶面哦，针对下柱截面中心线存在偏心距 e4，在牛腿顶面处对于下柱中心线的状况下力矩 M′3 等于。
G4e4，如图 12.15 所示。
（4）围护结构自身重量为 G5，这 G5 的围护结构自重是通过柱侧牛腿上的连系梁传递而来的，其沿着连系梁的中心线作用在牛腿顶面。
